平成23年特別試験午前問題 午前Ⅱ 問4

午前Ⅱ 問4解説へ

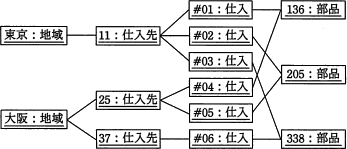

次のオブジェクト図(インスタンスを表す図)に対応する概念データモデルはどれか。ここで,オブジェクト図及び概念データモデルの表記にはUMLを用いる。

  • 04a.gif
  • 04i.gif
  • 04u.gif
  • 04e.gif
正解 問題へ
分野:テクノロジ系
中分類:データベース
小分類:データベース設計
それぞれのインスタンス同士の関連に分けて考えます。

まず"地域"と"仕入先"の多重度ですが、以下のように1つの"地域"に1つ以上の"仕入先"が対応しているため「1対多(1 *)」になります。"地域"から見た"仕入先"は1つ以上、"仕入先"から見た"地域"は常に1つと考えることもできます。
次に"仕入先"と"仕入"の多重度ですが、これも先程と同様に1つの"仕入先"に1つ以上の"仕入"が対応しているため「1対多(1 *)」になります。
最後に"仕入"と"部品"の多重度ですが、1つの"部品"が複数の"仕入"に対応しているため多重度は「多対1(* 1)」になります。
これら3つの多重度の関係を適切に表現している概念データモデルは「イ」です。
